Stanowisko testowe mechatroniki: Jak dziala diagnostyka

Czym jest stanowisko testowe mechatroniki?

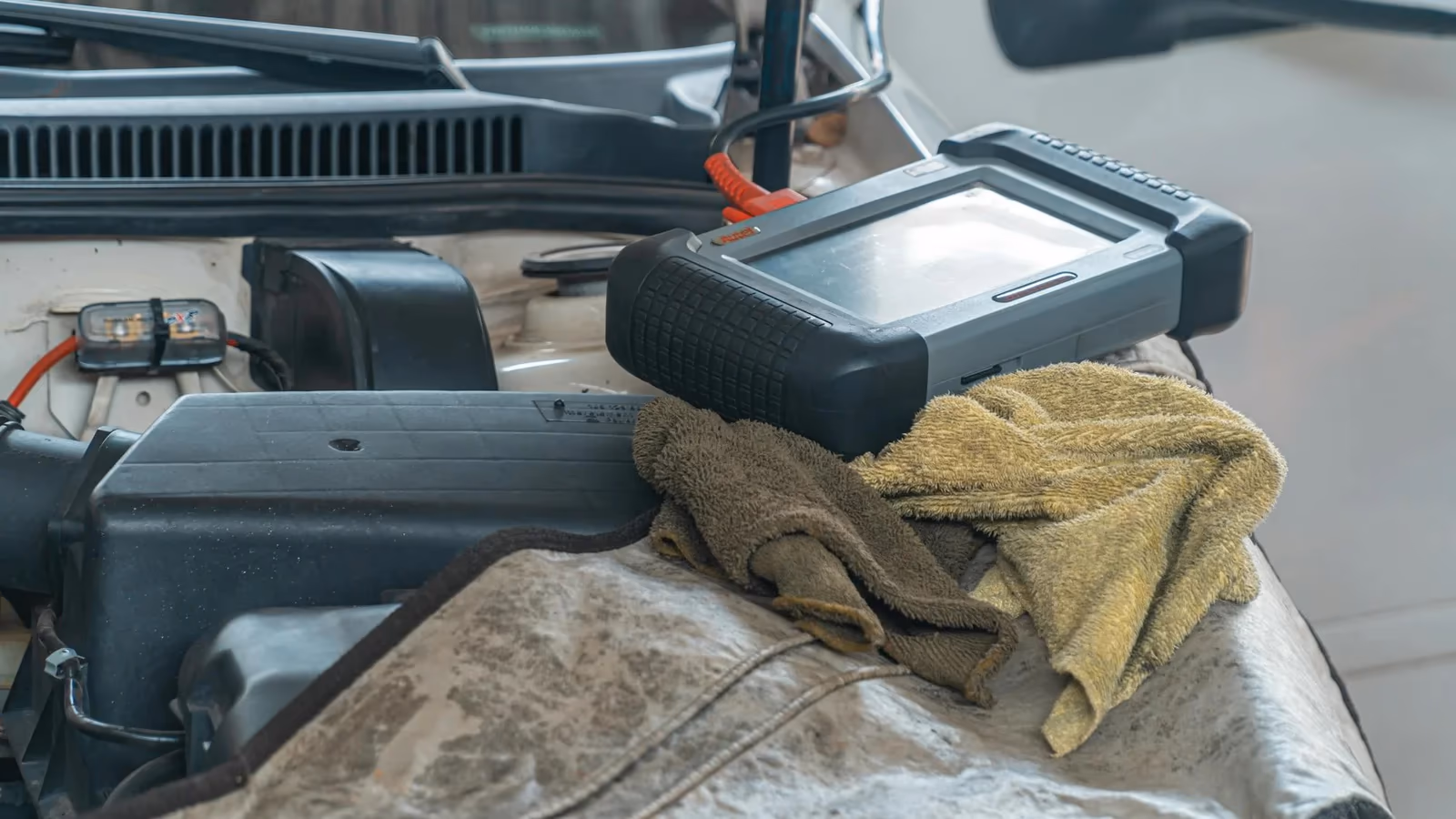

Stanowisko testowe mechatroniki to specjalistyczna instalacja testowa, ktora sprawdza jednostke mechatroniki DSG poza pojazdem w kontrolowanych warunkach. W przeciwienstwie do prostego skanera OBD, ktory jedynie odczytuje zapisane kody bledow, stanowisko testowe symuluje rzeczywiste warunki pracy -- z prawdziwym cisnieniem hydraulicznym, elektronicznym sterowaniem i precyzyjnym pomiarem wartosci.

Mechatronika to "mozg" skrzyni DSG. Laczy ona sterowanie hydrauliczne, zawory elektromagnetyczne i elektroniczna jednostke sterujaca w kompaktowym zespole. Gdy ta jednostka dziala wadliwie, objawy sa czesto niejednoznaczne: szarpanie, opoznienia w zmianie biegow lub lampki ostrzegawcze moga rowniez wskazywac na zuzycie sprzegla lub problemy mechaniczne. Stanowisko testowe daje tu jasnosc.

Jak dziala stanowisko testowe?

Proces rozpoczyna sie od demontazu jednostki mechatroniki ze skrzyni biegow. Na stanowisku testowym jest ona podlaczana do zamknietego ukladu hydraulicznego, ktory dokladnie odwzorowuje obieg oleju w skrzyni biegow.

Symulacja hydrauliczna

Stanowisko testowe wytwarza cisnienia hydrauliczne od 0 do 60 bar -- dokladnie tak jak podczas jazdy. Przy tym kazdy kanal cisnieniowy jest sterowany i mierzony indywidualnie. Pozwala to zlokalizowac nieszczelne zawory, zatkane kanaly i ubytki cisnienia, ktore nie bylyby mierzalne w stanie zamontowanym.

Sterowanie elektroniczne

Jednoczesnie stanowisko testowe steruje wszystkimi zaworami elektromagnetycznymi i czujnikami poprzez oryginalna elektronike sterujaca. Polecenia przelaczania sa wysylane w okreslonej kolejnosci, mierzone sa czasy reakcji i odczytywane wartosci czujnikow. Kazdy zawor elektromagnetyczny jest sprawdzany indywidualnie pod katem funkcji, czasu przelaczania i poboru pradu.

Jakie parametry sa testowane?

Stanowisko testowe rejestruje wiele wartosci pomiarowych, ktore daja kompleksowy obraz stanu mechatroniki:

• Cisnienie hydrauliczne wszystkich kanalow -- Porownanie wartosci zadanych i rzeczywistych dla kazdego kanalu cisnieniowego
• Czas reakcji zaworow elektromagnetycznych -- Czasy przelaczania w milisekundach, porownanie ze specyfikacjami producenta
• Zdolnosc utrzymywania cisnienia -- Wykrywanie wewnetrznych nieszczelnosci i zuzytych uszczelek
• Sterowanie sprzeglem -- Budowanie i modulacja cisnienia dla K1 i K2
• Wartosci czujnikow -- Czujniki obrotow, czujniki temperatury, czujniki cisnienia
• Elektronika plyty -- Polaczenia lutowane, kondensatory, tranzystory i sciezki przewodzace
• Pobor pradu -- Wartosci elektryczne wszystkich elementow wykonawczych pod obciazeniem

Zalety w porownaniu z diagnostyka w pojezdzie

Konwencjonalna diagnostyka w zamontowanej skrzyni biegow ma wyrazne ograniczenia. Porownanie pokazuje roznice:

Kryterium	Diagnostyka OBD w pojezdzie	Stanowisko testowe mechatroniki
Odczyt kodow bledow	Tak	Tak
Test pojedynczych zaworow	Ograniczony	Pelny
Pomiar cisnienia na kanal	Niemozliwy	Tak, wszystkie kanaly
Wykrywanie nieszczelnosci	Posrednio przez objawy	Bezposrednio mierzalne
Rozroznienie sprzegla od mechatroniki	Czesto niejasne	Jednoznaczne
Sprawdzanie elektroniki	Tylko na poziomie oprogramowania	Sprzet + oprogramowanie
Powtarzalnosc	Sytuacja jazdy jest zmienna	100% kontrolowane

Decydujaca zaleta: Na stanowisku testowym mechatronika jest testowana w izolacji. Dzieki temu eliminowane sa wszystkie zaklocenia ze strony sprzegla, stanu oleju przekladniowego lub komponentow mechanicznych. Diagnostyka jest jednoznaczna i powtarzalna.

Przebieg diagnostyki na stanowisku testowym

Caly proces testowy przebiega wedlug znormalizowanej procedury w kilku krokach:

1. Demontaz i inspekcja wzrokowa

Jednostka mechatroniki jest fachowo wyjmowana ze skrzyni biegow. Nastepnie przeprowadzana jest inspekcja wizualna pod katem zewnetrznych uszkodzen, zanieczyszczen olejem, skorodowanych zlacz i widocznych uszkodzen plyty.

2. Podlaczenie i kalibracja

Jednostka jest montowana na stanowisku testowym, a uklad hydrauliczny napelniany. Przed wlasciwym testem stanowisko kalibruje swoje czujniki do konkretnego wariantu mechatroniki (DQ200, DQ250, DQ381 itp.).

3. Automatyczny przebieg testu

Stanowisko testowe przeprowadza zautomatyzowany program testowy: Wszystkie zawory sa sterowane indywidualnie, cisnienia budowane i utrzymywane, cykle przelaczania symulowane. Ten proces trwa okolo 20--30 minut.

4. Wynik i raport z badania

Na koncu powstaje szczegolowy raport z badania ze wszystkimi wartosciami pomiarowymi. Kazdy parametr jest oceniany jako "w porzadku", "wartosc graniczna" lub "uszkodzony". Raport pokazuje dokladnie, ktore komponenty nalezy wymienic lub naprawic.

Prawidlowa interpretacja wynikow

Nie kazda nieprawidlowa wartosc pomiarowa oznacza natychmiastowa potrzebe naprawy. Interpretacja wymaga doswiadczenia:

• Wartosci w zakresie granicznym wskazuja na poczatkowe zuzycie. Dzialanie prewencyjne moze byc sensowne, ale nie musi byc podejmowane natychmiast.
• Pojedyncze uszkodzone zawory czesto mozna wymienic celowo, bez koniecznosci wymiany calej mechatroniki.
• Uszkodzenia elektroniki na plycie sa czesto naprawialne -- doswiadczeni specjalisci moga naprawic pojedyncze polaczenia lutowane, kondensatory lub tranzystory.
• Wiele jednoczesnych awarii przemawia natomiast za calkowita naprawa lub wymiana jednostki mechatroniki.

Diagnostyka na stanowisku testowym w HIXA w Berlinie

W HIXA dysponujemy profesjonalnym stanowiskiem testowym mechatroniki, ktore obsluguje wszystkie popularne warianty DSG -- od DQ200 przez DQ250 do DQ381. Kazda jednostka mechatroniki jest sprawdzana na stanowisku testowym przed i po naprawie, dzieki czemu mozemy obiektywnie potwierdzic jakosc naszej pracy. Jesli Twoja skrzynia DSG wykazuje objawy, skontaktuj sie z nami na hixa.eu w celu precyzyjnej diagnostyki na stanowisku testowym -- szybko, przejrzyscie i bez zgadywania.

---
